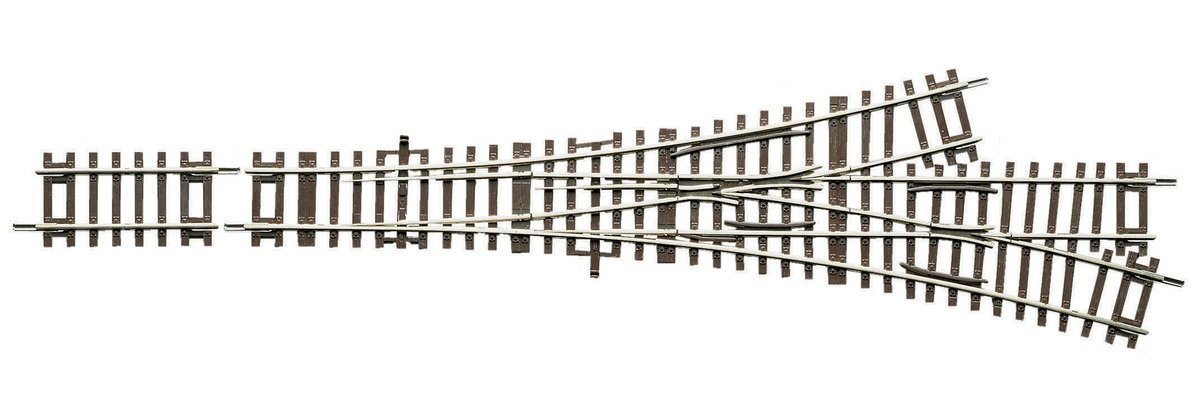

Asymmetrical three-way turnout DWW15 without turnout mechanisms. First divergence to the left, second divergence to the right.
Length 287.5 mm (= G1 + G¼), branch angle 15° each, branch radius 873.5 mm each, frog angle 10.8°.

To adapt the length a 57.5 mm G¼ straight track element and spacers D12 and D4 are included.

Suitable turnout mechanisms (2 pieces are required):
40296 (electric turnout mechanism right)
or 10030 (below baseboard mechanism).
Please note the operating instructions!

-------------------------------

Asymmetrische Dreiwegweiche DWW15 ohne Antrieb.
Erste Abzweigung links, zweite Abzweigung rechts, Länge 287,5 mm (= G1 + G¼), Abzweigwinkel je 15°, Abzweigradius je 873,5 mm, Herzstückwinkel 10,8°.

Für den Längenausgleich liegen eine 57,5 mm lange Gerade G¼ sowie Distanzstücke D12 und D4 bei.

Passende Antriebe (benötigt werden jeweils 2 Stück):
40296 (Elektrischer Weichenantrieb rechts),
oder 40298 (Handweichenantrieb rechts)
oder 10030 (Unterflurantrieb).
Bitte beachten Sie die Bedienungsanleitung!
